راهنمای تهویه آزمایشگاهی
در محیطهای آزمایشگاهی، سیستمهای تهویه پیشرفته نقشی حیاتی در حفاظت از پرسنل در برابر استنشاق بخارات و ذرات سمی ایفا میکنند. برای دستیابی به این سطح از ایمنی، تنها وجود یک سیستم تهویه کافی نیست؛ بلکه تضمین نرخ تبادل هوای استاندارد و ایجاد اختلاط مناسب جریان هوا در کل محیط، یک ضرورت فنی محسوب میشود.
با این حال، سیستمهای تهویه آزمایشگاهی مصرف انرژی بسیار بالایی دارند؛ بهطوری که انرژی مصرفیِ یک هود آزمایشگاهی میتواند معادل مصرف انرژی سه واحد مسکونی مجزا باشد. از این رو، بهینهسازی استراتژیهای تهویه و مدیریت نرخ تبادل هوا، راهکاری کلیدی برای کاهش هزینهها و صرفهجویی در منابع است. در ادامه، به بررسی روشهای دستیابی به این هدف خواهیم پرداخت.
مروری بر نرخ تبادل هوا در محیطهای آزمایشگاهی
۱. تعریف مفهوم: نرخ تبادل هوا (Air Change Rate) شاخصی است که میزان جایگزینی هوای محیط در بازه زمانی یک ساعت را نشان میدهد. واحد اندازهگیری این پارامتر ( 1/h ) یا ( h-1) یا تعداد دفعات در ساعت است.
۲. الزامات و استانداردهای طراحی: بر اساس استاندارد DIN 1946-7، طراحی سیستمهای تهویه آزمایشگاهی باید بر پایه نرخ ۲۵ m³/h به ازای هر m² از مساحت آزمایشگاه با ارتفاع ۳ متر انجام شود, این مقدار معادل نرخ تبادل حدود 8.3 مرتبه در ساعت است.
شایان ذکر است که از سال ۲۰۲۰، استاندارد اتحادیه اروپا (CEN/TS 17441) به عنوان جایگزین تدریجی DIN 1946-7 در برنامهریزیهای مهندسی قرار گرفته است.
۳. جایگاه تبادل هوا در استراتژی تهویه: رعایت استانداردهای مذکور، تنها نقطهی شروع برای یک ارزیابی جامع ریسک (Risk Assessment) است. طراحی یک سیستم تهویه کارآمد مستلزم تدوین پروتکلی جامع است که تعادل میان ورودی هوا (Supply)، استخراج هوا (Exhaust) و اختلاط مناسب جریانها (Mixing) را تضمین کند.

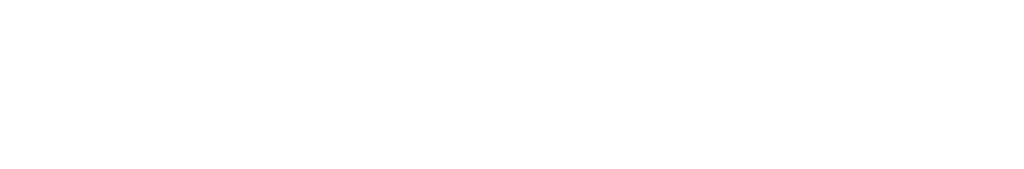

۴. فرمول محاسبه نرخ تبادل هوا: برای محاسبه نرخ تبادل هوا، از رابطه زیر استفاده میشود:
۵. بهینهسازی و تعادل میان ایمنی و بهرهوری: هدف نهایی در طراحی سیستمهای تهویه، دستیابی به نقطه بهینه میان «حفاظت از پرسنل» و «کاهش مصرف انرژی» است. بهرهگیری از تجهیزات مدرن مجهز به سیستمهای تهویه هوشمند (Smart Ventilation)، امکان مدیریت هزینهها و دستیابی به بالاترین سطح ایمنی را فراهم میآورد.
مفهوم نرخ تبادل هوا (Air Change Rate)
نرخ تبادل هوا (Air Change Rate) یا ضریب تبادل هوا، شاخصی است که بیانگر تعداد دفعات جایگزینی کامل هوای یک محیط در بازه زمانی یک ساعت است. این پارامتر با نماد h−1 یا 1/h نمایش داده میشود و در متون تخصصی با مخفف ACH (Air Changes per Hour) نیز شناخته میشود.
مثال: نرخ تبادل هوای 3 (1/h) به این معناست که در هر ساعت، کل حجم هوای موجود در اتاق، سه مرتبه با هوای تازه جایگزین میگردد.
نکته مهم: تفاوت نرخ تبادل هوا با شاخص n50
آیا میدانستید نرخ تبادل هوا میتواند نشاندهنده سلامت درزگیری ساختمان شما باشد؟ در اینجا با مفهومی به نام n50 روبرو هستیم.
برخلاف نرخ تبادل هوای معمولی که مربوط به سیستم تهویه است، n50 میزان نشت هوا از درزهای دیوارها، پنجرهها و سقف را نشان میدهد. این مقدار زمانی اندازهگیری میشود که اختلاف فشار داخلی و خارجی ساختمان به ۵۰ پاسکال برسد.
یک معیار ساده: اگر مقدار n50 در ساختمان شما بیشتر از 3 مرتبه در ساعت باشد، یعنی ساختمان شما “نشت هوا” زیادی دارد و احتمالاً نیاز به تعمیر درزگیرها و بهبود عایقبندی دارید.
الزامات استاندارد برای نرخ تبادل هوا
طبق استاندارد DIN EN 12831، برای حفظ سلامت عمومی و کیفیت هوای محیطهای بسته (مانند دفاتر اداری یا فضاهای مسکونی)، حداقل نرخ تبادل هوا معمولاً 0.5 تعیین شده است. این مقدار به این معناست که در هر دو ساعت، کل حجم هوای محیط یک بار با هوای تازه جایگزین میگردد.
تفاوت محیطهای عمومی با آزمایشگاهی:
لازم به ذکر است که مقادیر مذکور صرفاً برای فضاهای با ریسک پایین (Low-risk) تعریف شدهاند. در محیطهای آزمایشگاهی که با مواد سمی، عوامل بیماریزا (Pathogens) یا ترکیبات خطرناک شیمیایی سروکار دارند، رعایت این حداقلها کافی نیست. در این فضاها، طراحی سیستم تهویه باید بر اساس ارزیابی ریسک اختصاصی و با نرخهای بسیار بالاتر انجام شود تا ایمنی و سلامت کارکنان در برابر قرارگیری شغلی (Occupational Exposure) تضمین گرد.
پارامترهای کلیدی در طراحی و ارزیابی سیستم تهویه آزمایشگاه
طراحی یک سیستم تهویه کارآمد در آزمایشگاه، مستلزم در نظر گرفتن مجموعهای از عوامل متغیر برای تضمین ایمنی و مدیریت آلایندههاست. عوامل مؤثر بر تعیین ظرفیت سیستم عبارتند از:
- ابعاد فضا و چیدمان ایستگاههای کاری: مساحت آزمایشگاه و تعداد ایستگاههای عملیاتی، تعیینکننده حجم کل هوای مورد نیاز برای جایگزینی است.
- بار حرارتی (Heat Load): تجهیزات آزمایشگاهی معمولاً گرمای قابل توجهی تولید میکنند که در محاسبات ظرفیت سرمایشی و تهویه سیستم باید لحاظ شود.
- تهویه موضعی (Local Exhaust Ventilation): تمامی تجهیزات استخراج آلودگی از جمله هودهای شیمیایی (Fume Hoods)، هودهای میکروبی (Biosafety Cabinets) و سایر سیستمهای استخراج موضعی، باید در محاسبات کل جریان هوای خروجی (Exhaust) ادغام شوند.
- بار رطوبتی (Moisture Load): میزان رطوبت ناشی از فعالیت پرسنل، فرآیندهای شیمیایی یا تجهیزات، بر کنترل کیفیت هوا و مدیریت تعریق سیستم تأثیر میگذارد.
- بار آلایندگی (Contaminant Load): حیاتیترین عامل در طراحی، ماهیت مواد مورد استفاده است. بهویژه در صورت کار با مواد محرک تنفسی یا سمی، نرخ تبادل هوا و استراتژی استخراج باید بر اساس شدت و نوع آلاینده (Contaminant Concentration) بهینه شود.
نرخ تبادل هوا؛ چه استانداردهایی را باید رعایت کرد؟
تعیین نرخ تبادل هوا در آزمایشگاهها تابع قوانین کشوری است، اما استانداردهای جهانی در حال یکپارچهسازی هستند.
- در سطح اروپا: استاندارد جدید CEN/TS 17441 در حال جایگزینی تدریجی با استاندارد قدیمی DIN 1946-7 است. هدف از این تغییر، ایجاد یک چارچوب واحد برای سیستمهای تهویه آزمایشگاهی در سراسر اتحادیه اروپا است.
- در آلمان: مرجع اصلی رعایت این مقررات، دستورالعمل TRGS 526 است که توسط سازمان BAUA مدیریت میشود. طبق این استاندارد، نرخ تبادل هوا باید حداقل 25 متر مکعب در ساعت برای هر متر مربع مساحت باشد.
این بدان معناست که در هر ساعت باید 25 متر مکعب هوا به ازای هر متر مربع از کف فضای آزمایشگاه تعویض شود.
تعادل میان ایمنی و بهرهوری با تهویه هوشمند
اگر ارتفاع اتاق 3 متر باشد، نرخ استاندارد 25 مترمکعب در ساعت به ازاء هر مترمربع منجر به تعویض هوا در حدود 8.33 بار در ساعت میشود. اما آیا همیشه به این مقدار نیاز داریم؟
در صورت نیاز به ایمنی بیشتر: اگر با مواد بسیار سمی یا محرک کار میکنید، سیستم باید فراتر از استانداردهای پایه عمل کند.
در صورت امکان بهینهسازی: در فعالیتهایی که ریسک آلایندگی کمتری دارند، بر اساس نتایج ارزیابی ریسک، میتوان نرخ تهویه را کاهش داد تا از هدررفت انرژی جلوگیری شود.
نکته کلیدی برای اپراتورها:سیستمهای تهویه متغییر (VAV) به شما اجازه میدهند بدون به خطر انداختن ایمنی، در مصرف انرژی صرفهجویی کنید. اما به یاد داشته باشید که تهویه خوب، فقط افزایش یا کاهش سرعت فنها نیست؛ بلکه مدیریت هوشمندانه جریان هوا در کل محیط است.
درک درست از مفهوم تهویه در آزمایشگاه
عدد 25 مترمکعب در ساعت به ازاء مترمربع که به عنوان مبنا ذکر شد، یک نقطه شروع برای برنامهریزی است، نه یک قانون مطلق. در عمل، آنچه تعیینکننده است، ارزیابی ریسک مربوط به نوع آزمایشهایی است که در آن محیط انجام میشود.
طراحی تهویه آزمایشگاه فراتر از جابجایی هوا است. ما با دو هدف اصلی روبرو هستیم:
حذف آلایندهها: استخراج هوای آلوده با سرعت کافی.
اختلاط یکنواخت (Mixing): اطمینان از اینکه هوا در تمام نقاط اتاق به درستی گردش میکند تا مواد سمی در گوشهای از اتاق به «تله» نیفتند و سلامت کارکنان را تهدید نکنند.
یک نکته مهم: به دلیل حساسیت بالای محیطهای آزمایشگاهی، همیشه برای طراحی سیستمهای تهویه با متخصص مشورت کنید.
چگونه نرخ تبادل هوا را محاسبه کنیم؟
با داشتن نرخ مرجع، محاسبه نرخ تهویه برای یک نگاه اولیه ساده است؛ اما به یاد داشته باشید که این عدد یک تخمین تقریبی است و برای طراحی دقیق سیستم، باید از روشهای محاسباتی دقیقتر استفاده کرد. فرمول محاسبه به شرح زیر است:
Extract air volume flow [m³/h] / room volume [m³] = air exchange rate [1/h]
